Minikrane

Minikrane überzeugen durch kompakte Abmessungen und geringe Eigengewichte bei guten Leistungswerten. Mit Verbrennungsmotor oder Elektroantrieb sind sie sowohl für den Außen- als auch für den Innenbereich die perfekte Montagehilfe auf engem Raum. Oder dort, wo die Großen nur mit viel Aufwand oder gar nicht arbeiten können.

Hoeflon entwickelt, baut und liefert Mini-Hebekrane, die auch als Kompaktkrane, Spinnenkran oder Minikrane bezeichnet werden.

Als Importeur des Herstellers Hoeflon können wir Ihnen eine Vielzahl an Modelle anbieten.


<svg><use xlink:href="/typo3conf/ext/alto_tpl_schnitger/Resources/Public/Images/icons.svg#icon-download" xmlns:xlink="http://www.w3.org/1999/xlink" /></svg>Hier können Sie die Gesamtbroschüre der Fa. Hoeflon einsehen.

Hoeflon C1e

Tragkraft: 720kg
Max. Arbeitsbereich: 3,3 m x 180kg / 4,6 m x 130kg mit Fly-jib (optional)
Max. Hakenhöhe: 4,4 m / 5,7 m mit Fly-jib (optional)

weitere Eigenschaften
Abmessungen (Länge x Breite x Höhe)

1.750 x 700 x 1.260 mm

Gewicht

1.030 kg (inkl. Optionen)































Durch Abnehmen des Ballstgewichtes, kann das Krangewicht um 300kg reduziert werden.

Hubgeschwindigkeit

15,5 m/min

Hubseil

Ø 8 mm x 25 m

Ausleger-Typ

































































Vollhydraulisch teleskopierender, 3-stufiger Ausleger































































(gleichlaufend)

































































Geschwindigkeit

In 6 Metern Höhe innerhalb von 2 Minuten einsatzbereit

Auslegerwinkel

-5 - 75 °

Schwenkwinkel

136°

Typ Abstützung

ohne

Maximale Spreizweite

ohne

Fahrgeschwindigkeit

Mit Fernbedienung: 1. Gang: 0,5 km/h ; 2. Gang: 1,1 km/h

Steigfähigkeit

20 °

Kettenmaße

980 x 180 mm

Bodendruck

































































0,31 kg/cm²































































1,04 kg/cm² mit Hublast (780 kg)

































































Motor

Batterieantrieb

Anlasser

Elektrostart über Fernbedienung

Treibstoff / Tankinhalt

ohne

Antrieb

Proportional Fahren, Abstützen und Kranbedienung mit Display über Funkfernbedienung

Einsatzbereich

Außen / Innen

Optionen

































































Hubwinde 460kg































































Verlängerungselement 925mm































































Verstellbares Element 30° einstellbar































































Aufbewahrungskoffer































































Weiße nicht markierende Gummiraupen































































Konverter 230V / 24V































































Arbeitsscheinwerfer am Ausleger

































































































































Technische Spezifikationen

<svg><use xlink:href="/typo3conf/ext/alto_tpl_schnitger/Resources/Public/Images/icons.svg#icon-download" xmlns:xlink="http://www.w3.org/1999/xlink" /></svg>PDF

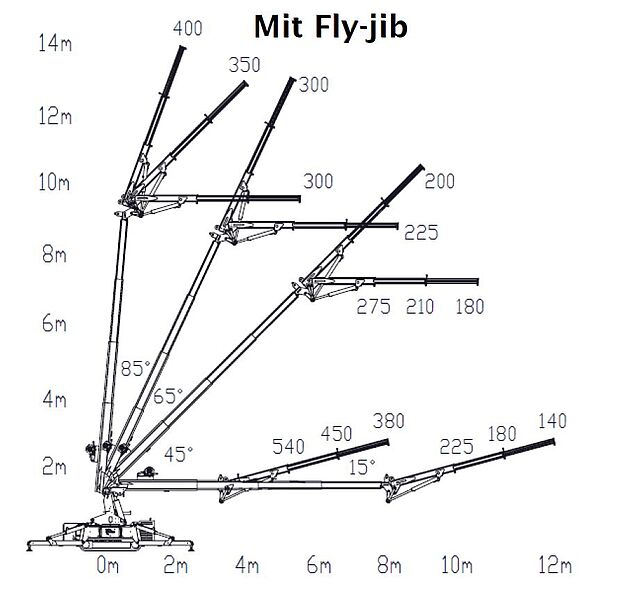

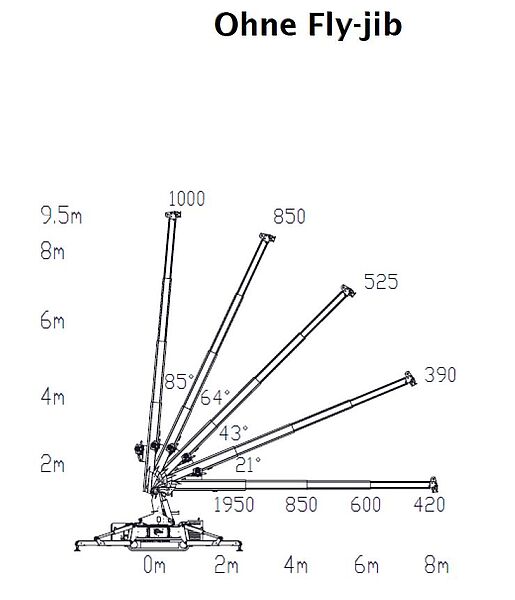

Lastdiagramm mit/ohne Fly-jib

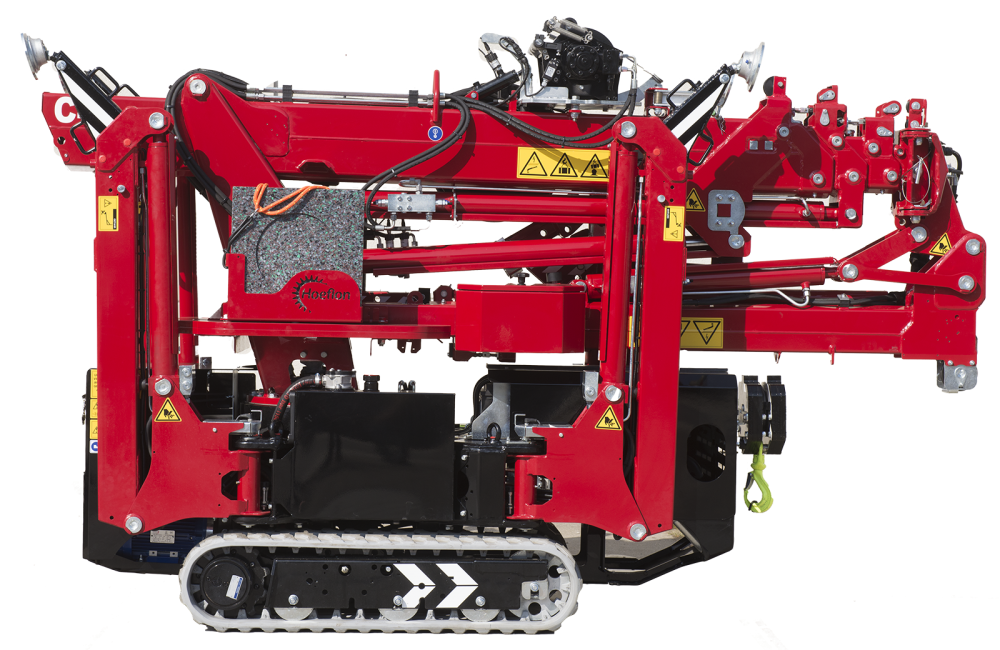

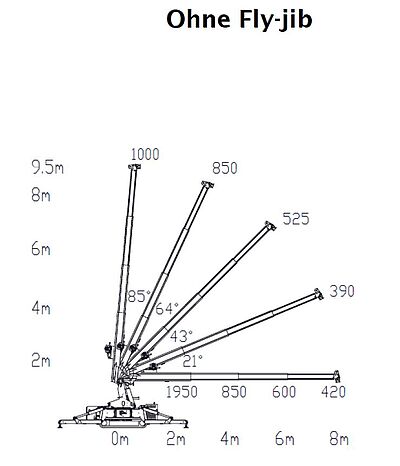

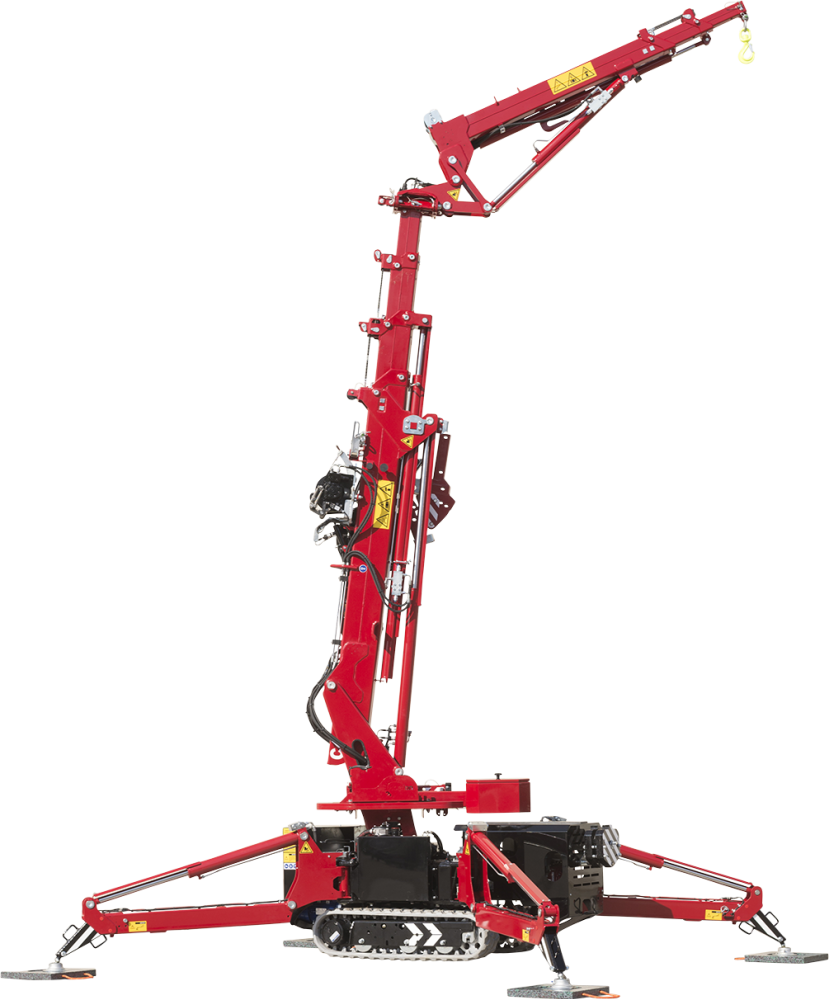

Hoeflon C4e

Kapazität: 2350 kg
Max. Schwenkbereich: 11,7 m x 144 kg
Hubhöhe max. einschl. Optionen: 15,1 m

weitere Eigenschaften
Maße L x B x H

2,8 m x 0,75 m x1,82 m

Gesamtgewicht

1.900kg. Mit Optionen 2150kg

Auslegerwinkel

-5 bis 83°

Mastsystem

Zylinder und Kettensystem

Schwenkbereich

360°

Fahrgeschwindigkeit

1. Gang: 1,2 km/h































































































































2. Gang: 2,4 km/h

































































































































































































































































































































































































































































































































Motor:

Lithium- Eisenphosphat Akku

Neigungswinkel

20°

Bodendruck

0,59kg/cm2

Technische Spezifikation:

<svg><use xlink:href="/typo3conf/ext/alto_tpl_schnitger/Resources/Public/Images/icons.svg#icon-download" xmlns:xlink="http://www.w3.org/1999/xlink" /></svg>PDF

Hoeflon C6

Tragkraft: 3,15 t x 2,0 m
Max. Arbeitsbereich: 9,25 m x0,510 t / 13,7 m x 0,210 t mit Fly-jib (optional)
Max. Hakenhöhe: 11,5 m / 16,0 m mit Fly-jib (optional)

weitere Eigenschaften
Abmessungen (Länge x Breite x Höhe)

3.140 x 750 x 1.950 mm

Gewicht

2.883 kg (inkl. Gegengewicht, Fly-Jib, Hubwinde und Hakenflasche)

Hubgeschwindigkeit

20,8 m/min

Hubseil

Ø 8 mm x 40 m

Ausleger-Typ









Vollhydraulisch teleskopierender, 5–stufiger Ausleger







(gleichlaufend)









Geschwindigkeit

In 16 Metern Höhe innerhalb von 3 Minuten einsatzbereit

Auslegerwinkel

5 - 83 °

Schwenkwinkel

360°

Typ Abstützung

Stufenlos drehbare Abstützungen, hydraulisch ausfahrbar (Reichweitenanzeige im Display der Fernbedienung)

Maximale Spreizweite

4.400 x 4.200 mm

Fahrgeschwindigkeit

Mit Fernbedienung: 1. Gang: 1,1 km/h ; 2. Gang: 2,2 km/h

Steigfähigkeit

20 °

Kettenmaße

980 x 180 mm

Bodendruck

0,79 kg/cm²

Motor

YANMAR 3 Zylinder 7,3 KW (Diesel), 1.500 U/min

Anlasser

Elektrostart über Fernbedienung

Treibstoff / Tankinhalt

Diesel / 20 l

Antrieb

Proportional Fahren, Abstützen und Kranbedienung mit Display über Funkfernbedienung

Einsatzbereich

Außen / Innen

Optionen









Automatische Drehzahlsteuerung







Hubwinde 1.000 kg 2.000 kg, 3.150 kg (1,2 und 4-fach scherbar)







Fly-Jib Auslegerarm 4,3m







Stufenlos drehbare Stützen mit automatischer Reichweitenanpassung







Stützen hydraulisch ausfahrbar







Fahrwerk hydraulisch verstellbar







Weiße nicht markierende Gummiraupen







230V Eletroantrieb, 3,0 KW, 1.500 U/min







Arbeitsscheinwerfer am Ausleger







Schwenkbereich endlos









Technische Spezifikationen / PDF

<svg><use xlink:href="/typo3conf/ext/alto_tpl_schnitger/Resources/Public/Images/icons.svg#icon-download" xmlns:xlink="http://www.w3.org/1999/xlink" /></svg>PDF

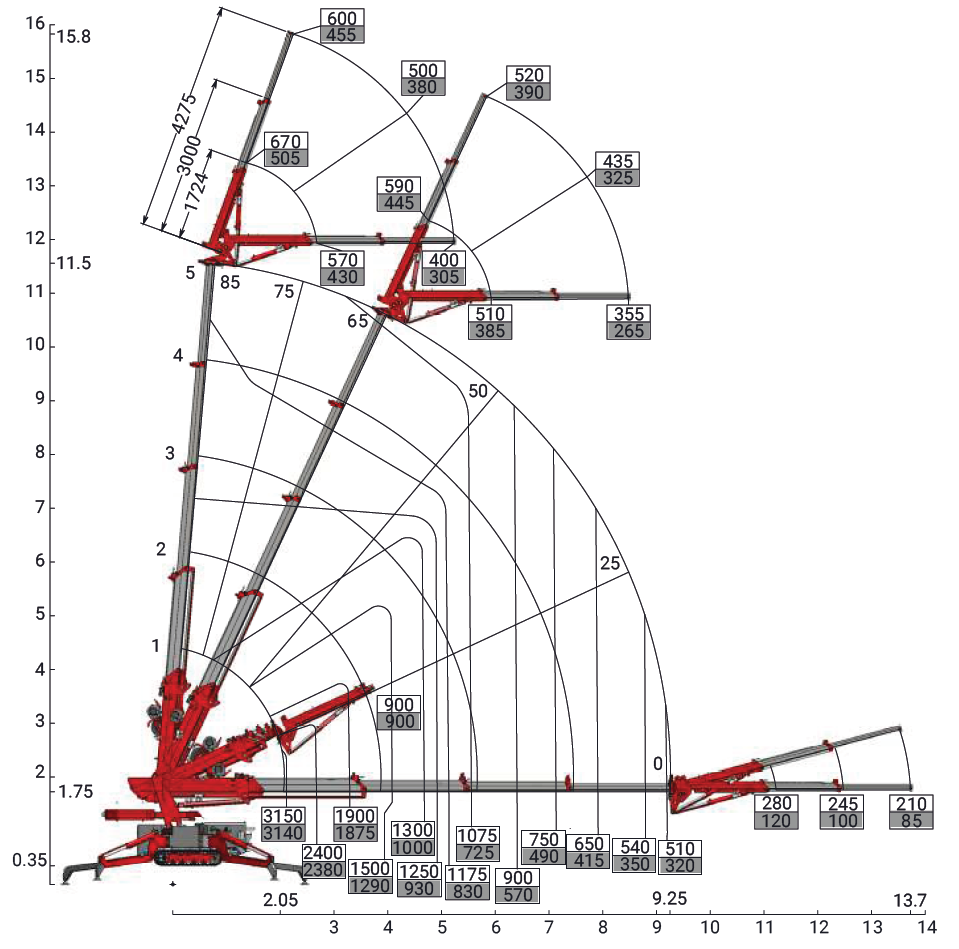

Lastdiagramm

MC030 (Hoeflon C6e)

Tragkraft: 3,15 t x 2,0 m
Max. Arbeitsbereich: 13,7 m x 0,210 t
Max. Hakenhöhe: 16,0 m

weitere Eigenschaften
Abmessungen (Länge x Breite x Höhe)

3.140 x 750 x 1.950 mm

Gewicht

2.883 kg (inkl. Gegengewicht, Fly-Jib, Hubwinde und Hakenflasche)

Hubgeschwindigkeit

20,8 m/min

Hubseil

Ø 8 mm x 40 m

Ausleger-Typ

































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































Vollhydraulisch teleskopierender, 5–stufiger Ausleger































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































(gleichlaufend)

































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































Geschwindigkeit

In 16 Metern Höhe innerhalb von 3 Minuten einsatzbereit

Auslegerwinkel

5 - 83 °

Schwenkwinkel

360 ° (endlos)

Typ Abstützung

Stufenlos drehbare Abstützungen, hydraulisch ausfahrbar (Reichweitenanzeige im Display der Fernbedienung)

Maximale Spreizweite

4.400 x 4.200 mm

Fahrgeschwindigkeit

Mit Fernbedienung: 1. Gang: 1,1 km/h ; 2. Gang: 2,2 km/h

Steigfähigkeit

20 °

Kettenmaße

980 x 180 mm

Bodendruck

0,79 kg/cm²

Motor

ohne

Elektromotor

Lithium-Ionen Akku mit Kapazität für 8 Stunden arbeiten

Anlasser

Elektrostart über Fernbedienung

Treibstoff / Tankinhalt

ohne

Antrieb

Proportional Fahren, Abstützen und Kranbedienung mit Display über Funkfernbedienung

Nicht markierende Reifen

Ja

Einsatzbereich

Außen / Innen

Ausstattung

































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































Hubwinde 1.000 kg 2.0000 kg, 3.150 kg (1,2 und 4-fach scherbar)































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































Fly-Jib Auslegerarm 4,3m































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































Stufenlos drehbare Stützen mit automatischer Reichweitenanpassung































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































Stützen hydraulisch ausfahrbar































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































Fahrwerk hydraulisch verstellbar































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































Weiße nicht markierende Gummiraupen































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































230V Eletroantrieb































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































Arbeitsscheinwerfer am Ausleger

































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































Technische Spezifikationen

<svg><use xlink:href="/typo3conf/ext/alto_tpl_schnitger/Resources/Public/Images/icons.svg#icon-download" xmlns:xlink="http://www.w3.org/1999/xlink" /></svg>PDF

Hoeflon C10

Tragkraft: 3,70 t x 2,0 m
Max. Arbeitsbereich: 14 m x 0,415 t / 19,4 m x 0,120 t mit Fly-jib (optional)
Max. Hakenhöhe: 16,5 m / 21,5 m mit Fly-jib (optional)

weitere Eigenschaften
Abmessungen (Länge x Breite x Höhe)

4.137 x 800 x 1.810 mm

Gewicht

4.900 kg (inkl. Gegengewicht, Fly-Jib, Hubwinde und Hakenflasche)

Hubgeschwindigkeit

22 m/min

Ausleger-Typ

















Vollhydraulisch teleskopierender, 5–stufiger Ausleger















(gleichlaufend)

















Auslegerwinkel

-5 - 83 °

Schwenkwinkel

360°

Maximale Spreizweite

6.270 x 4.625 mm

Fahrgeschwindigkeit

Mit Fernbedienung: 1. Gang: 1,1 km/h ; 2. Gang: 2,2 km/h

Steigfähigkeit

20 °

Bodendruck

0,72 kg/cm²

Motor

YANMAR 3 Zylinder 7,5 KW (Diesel), 1.500 U/min

Anlasser

Elektrostart über Fernbedienung

Treibstoff / Tankinhalt

Diesel / 20 l

Antrieb

Proportional Fahren, Abstützen und Kranbedienung mit Display über Funkfernbedienung

Einsatzbereich

Außen / Innen

Optionen

















Hubwinde 1.080 kg 2.170 kg, 4.000 kg (1,2 und 4-fach scherbar)















Fly-Jib Auslegerarm 5,4 m















Fahrwerk hydraulisch verstellbar















Weiße nicht markierende Gummiraupen















Arbeitsscheinwerfer am Ausleger















Schwenkbereich endlos

















Technische Spezifikationen

<svg><use xlink:href="/typo3conf/ext/alto_tpl_schnitger/Resources/Public/Images/icons.svg#icon-download" xmlns:xlink="http://www.w3.org/1999/xlink" /></svg>PDF

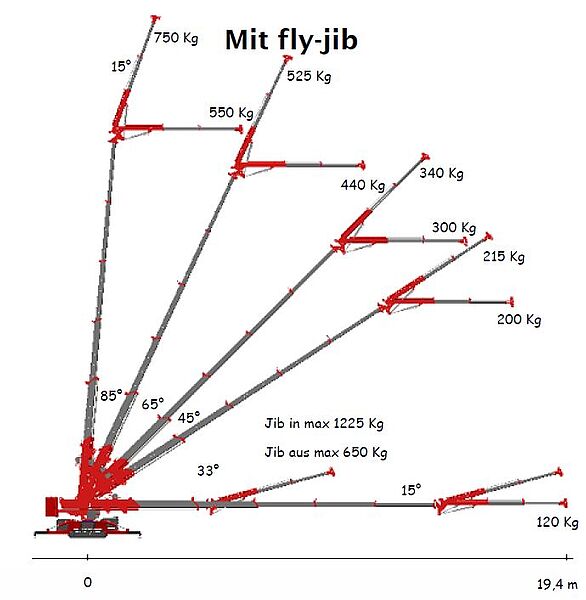

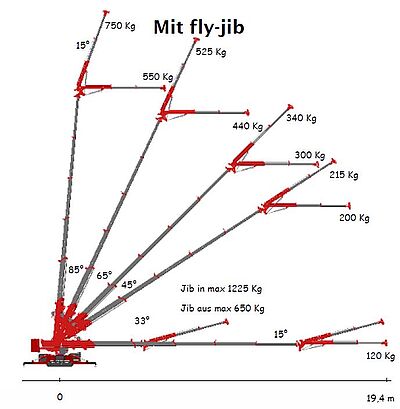

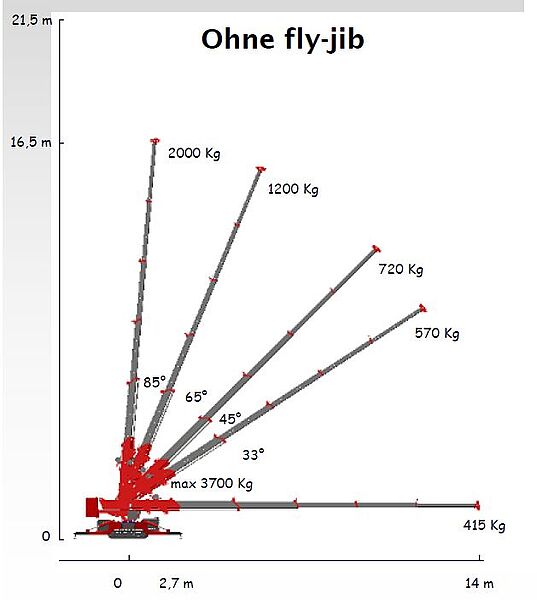

Lastdiagramm

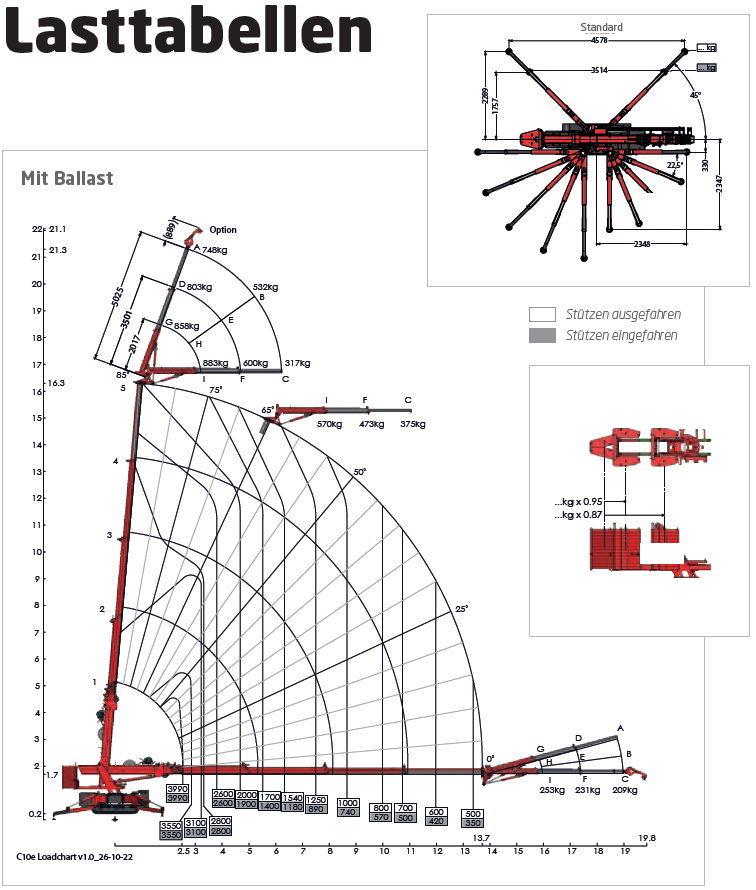

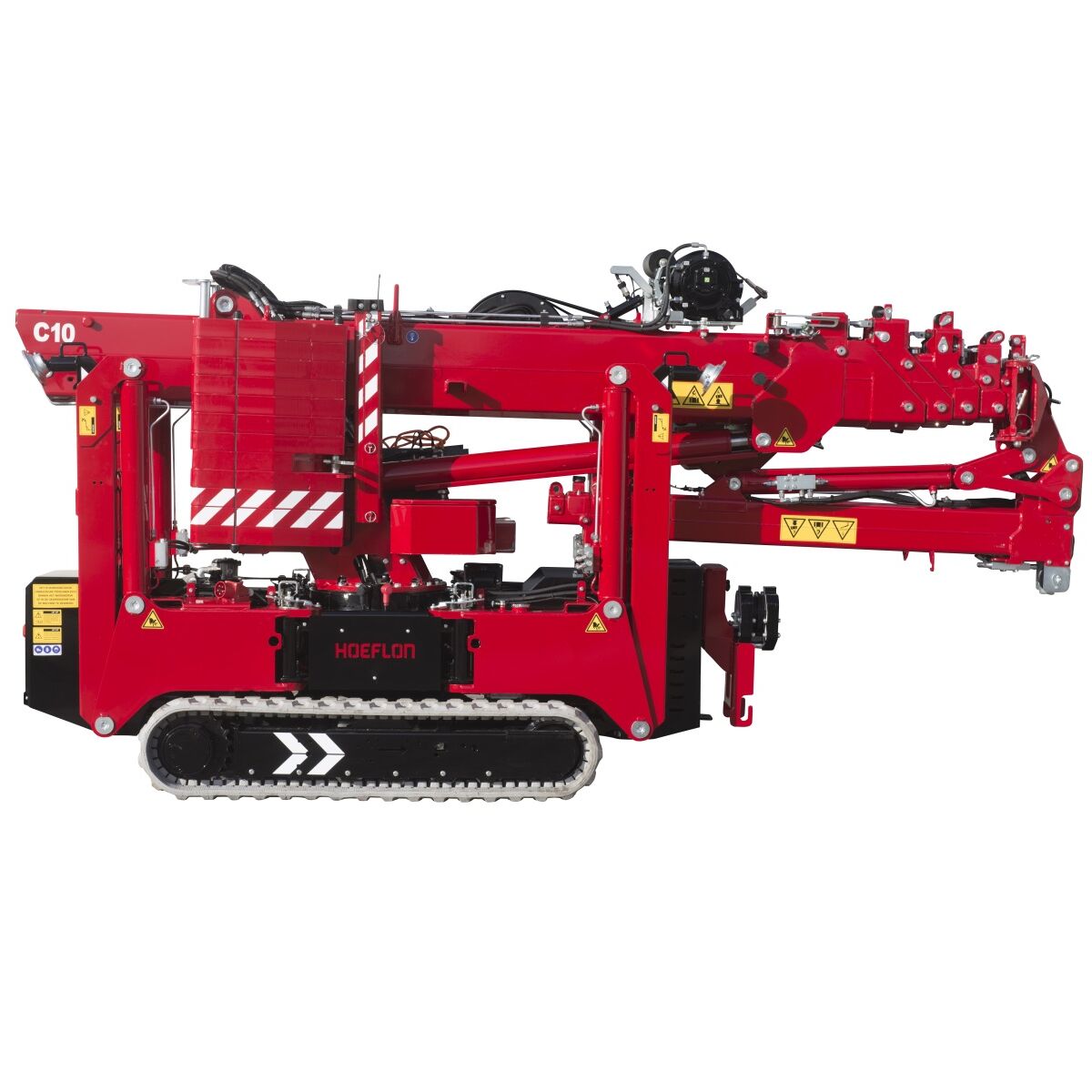

Hoeflon C10e

Tragkraft: 3,99 t x 2,0 m
Max. Arbeitsbereich: 13,7 m x 0,415 t / 19,8 m x 0,120 t mit Fly-jib (optional)
Max. Hakenhöhe: 16,3 m / 21,5 m mit Fly-jib (optional) / 22,1 mit Verstellteil

weitere Eigenschaften
Gewicht

4.700 kg

Abmessungen (Länge x Breite x Höhe)

4.137 x 807 x 1.900 mm

Hubgeschwindigkeit

22 m/min

Ausleger-Typ

Vollhydraulisch teleskopierender, 5-stufiger Ausleger

Auslegerwinkel

-5 - 83 °

Schwenkwinkel

360 °

Abstützung

Stufenlos drehbare Abstützungen, hydraulisch ausfahrbar

Spreizweite

6.270 x 4.625 mm

Fahrgeschwindigkeit

Mit Fernbedienung: 1. Gang 1,1 km/h ; 2. Gang: 2,2 km/h

Steigfähigkeit

20 °

Bodendruck

0,72 kg/cm²

Antrieb

Lithium-Ionen Akku (100% elektrisch9

Anlasser

Elektrostart über Fernbedienung

Antrieb

Proportional Fahren, abstützen und Kranbedienung mit Display über Funkfernbedienung

Einsatzbereich

Außen / Innen

Optionen

Hubwinde 1.080 kg 2.170 kg, 4.000 kg (1, 2 und 4-fach scherbar)

Technische Spezifikation

<svg><use xlink:href="/typo3conf/ext/alto_tpl_schnitger/Resources/Public/Images/icons.svg#icon-download" xmlns:xlink="http://www.w3.org/1999/xlink" /></svg>PDF

Hoeflon C30e

Tragkraft: 8,00 t x 4,0 m
Max. Arbeitsbereich: 20 m x 0,420 t
Max. Hakenhöhe: 21,5 m / 22,9 m mit Fly-jib (optional)

weitere Eigenschaften
Abmessungen (Länge x Breite x Höhe)

3850 x 1200 x 2000 mm /



4120 x 1200 x 2000 mm (mit jib)





Gewicht

9.000 kg (inkl. Gegengewicht, Fly-Jib, Hubwinde und Hakenflasche)

Hubgeschwindigkeit

 m/min

Ausleger-Typ

Vollhydraulisch teleskopierender, 5–stufiger Ausleger

(gleichlaufend)

Auslegerwinkel

0 - 95 °

Schwenkwinkel

360° endlos

Typ Abstützung

Stufenlos drehbare Abstützungen, hydraulisch ausfahrbar

Maximale Spreizweite

6.630 x 5.970 mm

Fahrgeschwindigkeit

Mit Fernbedienung: 1. Gang: 0,75 km/h ; 2. Gang: 1,5 km/h

Steigfähigkeit

20 °

Bodendruck

0,76 kg/cm²

Motor

12kW Lithium



230V mono fase / 400V 3 fase

Anlasser

ohne

Antrieb

Proportional Fahren, Abstützen und Kranbedienung mit Display über Funkfernbedienung

Einsatzbereich

Außen / Innen

Standardausstattung

Stufenlos drehbare Stützen mit automatischer Reichweitenanpassung

Stützen hydraulisch ausfahrbar

Fahrwerk hydraulisch verstellbar

Weiße nicht markierende Gummiraupen

Arbeitsscheinwerfer am Ausleger



Optionen

Hubwinde 1.000 kg 2.000 kg, 3.000 kg (1,2 und 4-fach scherbar)

Fly-Jib Auslegerarm 7 m

Extra Batterie, 33% Kapazität

Technische Spezifikationen

<svg><use xlink:href="/typo3conf/ext/alto_tpl_schnitger/Resources/Public/Images/icons.svg#icon-download" xmlns:xlink="http://www.w3.org/1999/xlink" /></svg>PDF

Lastdiagramm
